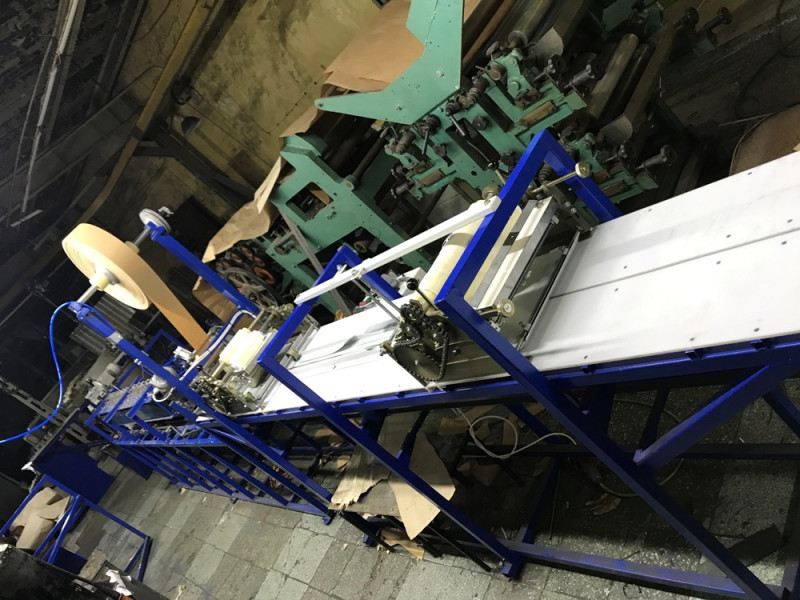

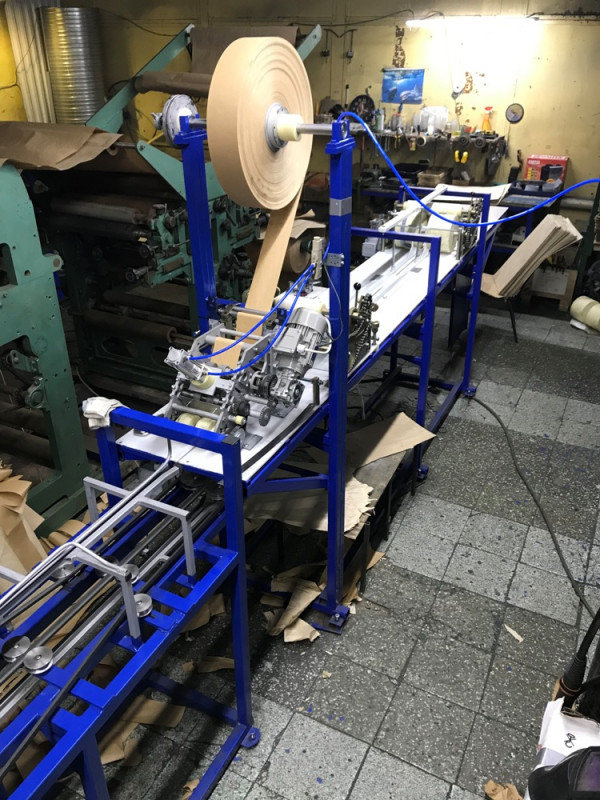

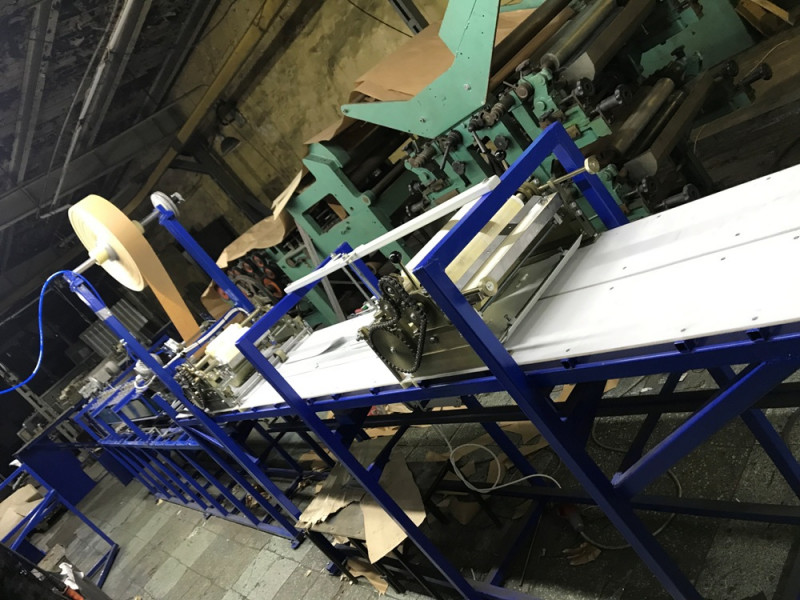

Полуавтоматическое оборудование для заклеивания дна бумажного мешка (дноукладчик) D-4

Порядок работы

-Оператор выставляет заготовку по уровню. При этом высота части мешка должна быть равна части сворачиваемой ширины готового изделия (мешка)

-после того как мешок развернут, его подают в линию, досылая рукой.

Клеевая станция наносит клей на развёрнутый мешок.

Дозация клея регулируется при помощи прижима валов, один к другому. Клише представляет собой кусочки резины определенной формы. Форма клеше подбирается индивидуально в зависимости от дна мешка.  Включение клеевой станции происходит за счёт светового датчика. Датчик выставляют по месту включения и нанесения клея на мешок. Таким образом совмещают нанесение клея на мешок. Выключается клеевая станция по магнитному датчику, расположенному на редукторе привода.

-после нанесения клея на первом этапе, происходит сворачивание дна мешка. В свернутом состояние мешок попадает под 2 клеевую станцию, где происходит нанесение клея перед тем, как на него ляжет укрепительная (донная) лента.

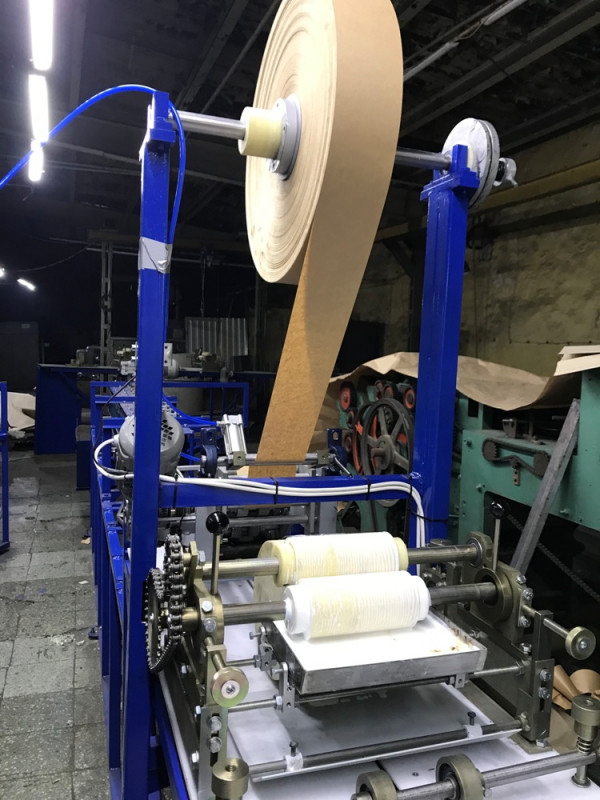

-донная лента накладывается на мешок в автоматическом режиме. Включение устройства подачи донной ленты происходит за счёт светового датчика. Выключение за счёт второго датчика (им же регулируется длина ленты)

Устройство работает по следующему принципу:

В момент обнаружения мешка датчик срабатывает, передаёт сигнал на электронную муфту. Она в свою очередь включается, и Система валов начинает тянуть ленту. В то время, когда мешок проходит до 2 светоносно датчика муфта отключается, срабатывает нож и отрезает листок в нужную длину. Другая пара валов вытягивает листок и укладывает его на дно мешка. Далее цикл повторяется.

-После наложения донного листа мешок продолжает движение через транспортерное прижимное устройство. При прохождении через него выдавливается воздух, а клей начинает действовать, тем самым склеивая части дна мешка.

Готовый мешок падает в накопитель.

На линии предусмотрено включение и выключении. Регулировка скорости производиться при помощи регулятора скорости.
