Гильзонавивное оборудование УГН-6

Оборудование для навивки бумажной втулки

Оборудование состоит из:

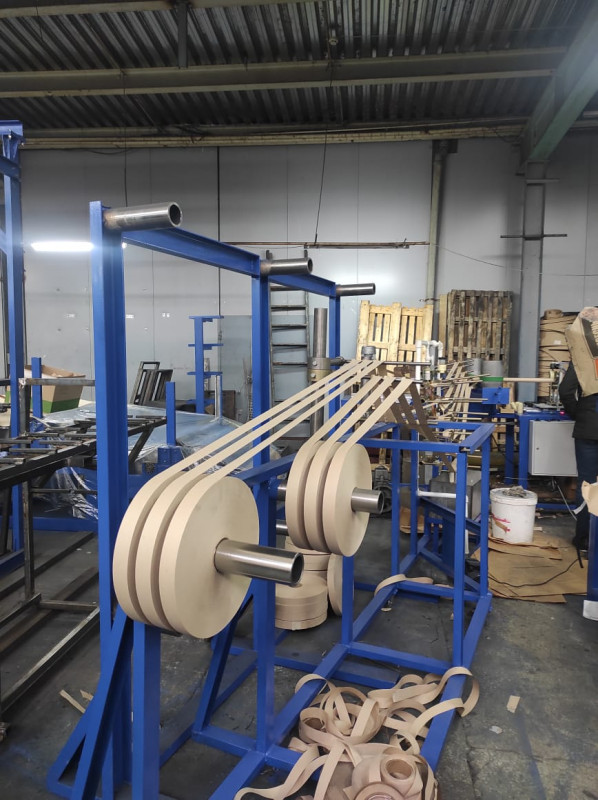

  • Блока подвеса ролей бумаги после реза в бобинорезательном станке с направляющими .

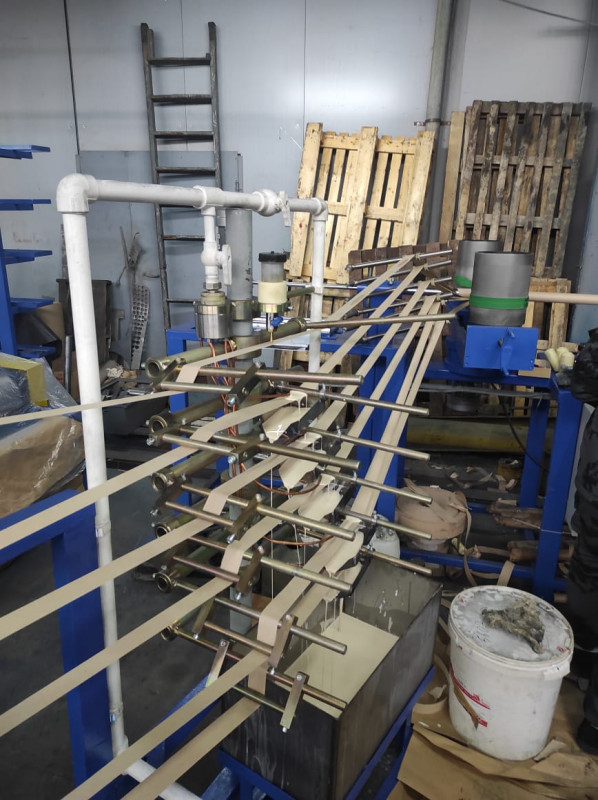

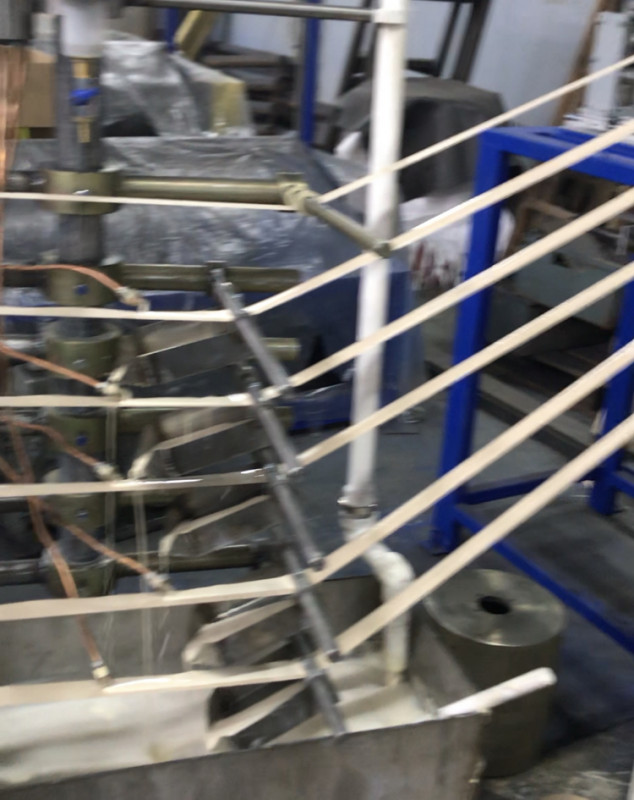

  • Клеевого блока с ванной , с автоматической подачей клея и ракелями для снятия его излишков.

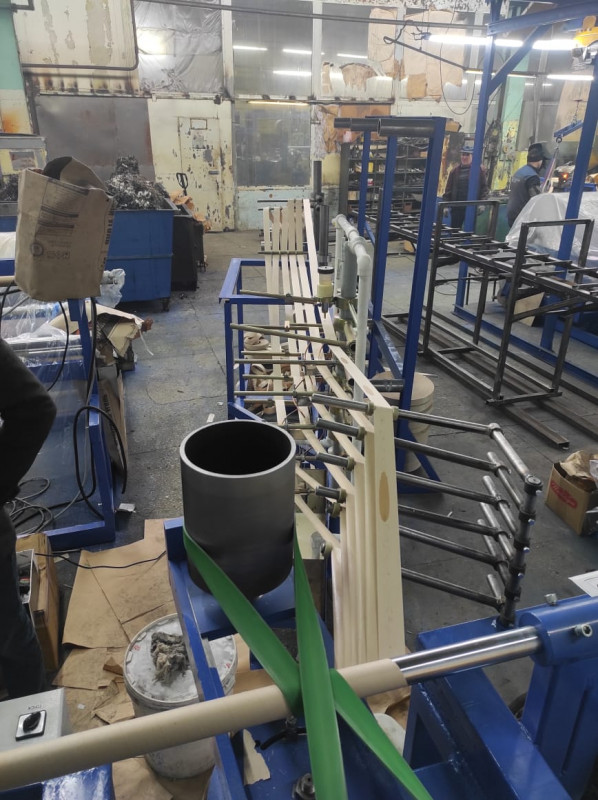

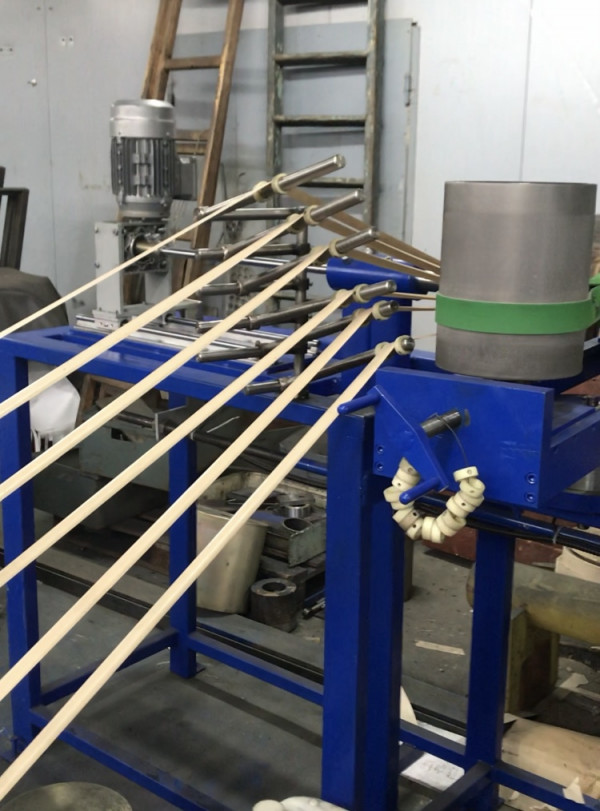

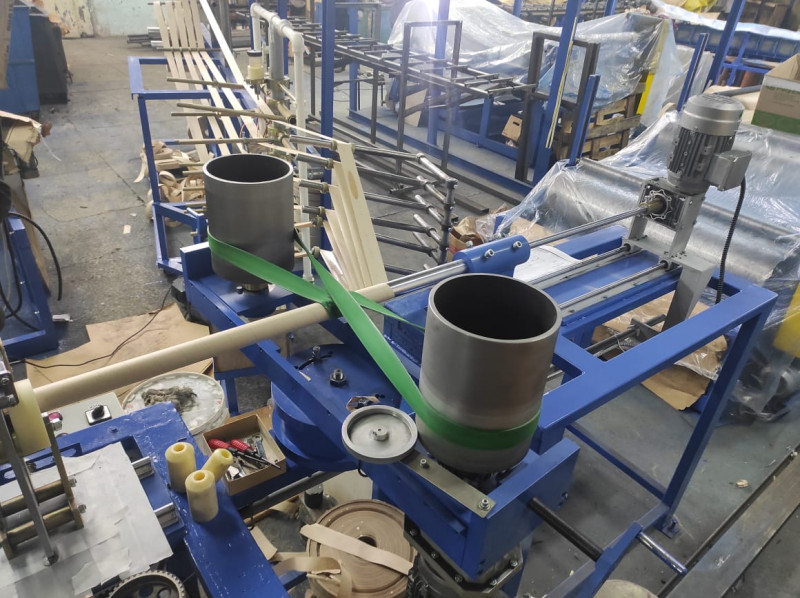

  • Намоточного узла с регулировкой угла намотки и скорости основного привода ремня (ПЧ)

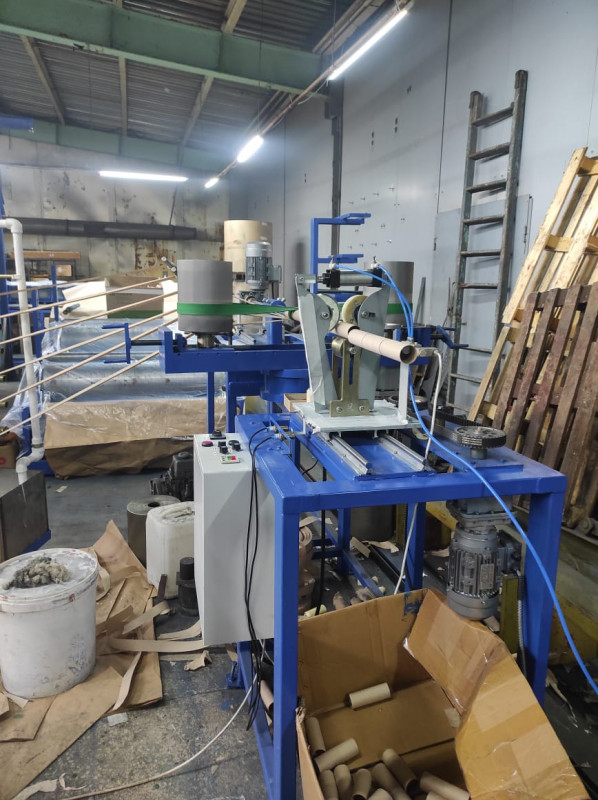

  • Блока реза с ручной выставкой длины реза за счет местоположения датчика оператором.

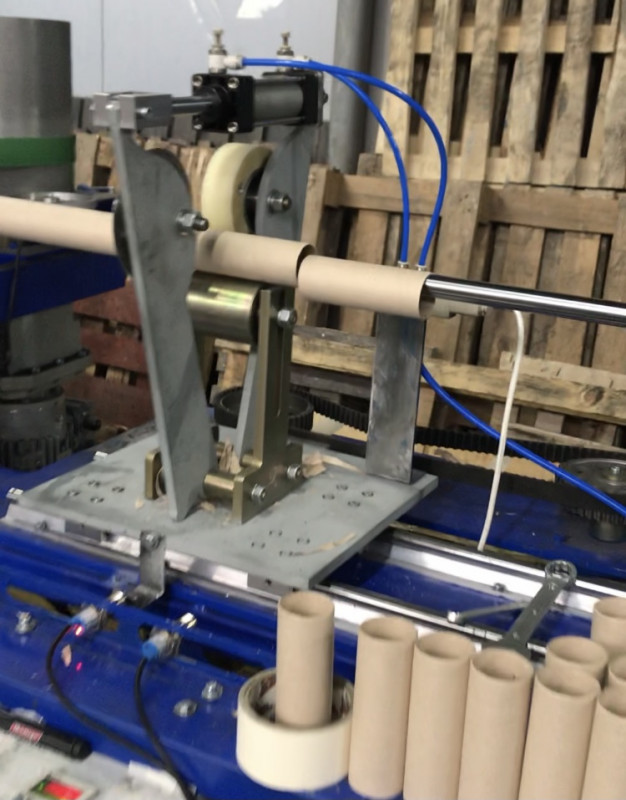

  • Рез автоматический осуществляется дисковыми ножами (2 привода).
  • Устройство сбора готовых втулок.

Устройства и блоки состоят из сварных каркасов и станин с навесным оборудованием.

  • Мощность основного привода ремня 2,2 Квт 220 В 3Ф.
  • Мощность 2 приводов дисковых ножей для реза втулок – 0,5 Квт 220 В 1Ф.
  • Мощность насоса для подачи клея – 80 Вт 220 В.
  • Использование электромеханических приводов ножей .
  • Количество слоев бумаги 2-6 слоев шириной 40 мм и диаметром до 1200 мм.
  • Внутренний диаметр готовой гильзы : 76,2 мм.
  • Толщина стенки втулки 1-4 мм
  • Скорость навивки 0-15 м/мин
  • Площадь установки до 80 м.кв.
  • Общий вес гильзонавивного оборудования – до 1400Кг.
  • Автоматическая подача клея ПВА или декстрин с подачей на ленты.
  • Регулировка угла привода ремня.
  • Ручная механическая смена типоразмеров втулок заменой направляющих намотки 38,40,41,44,45,54,55 мм.
  • Ручная регулировка натяжения ремня привода намотки.
  • Автоматический рез втулки нужного размера от 200мм до 2000мм с возможным
